產品概述
JM744X液壓、氣動JM644X膜片式快開排泥閥采用雙腔隔膜傳動機構替代活塞式機構，無運動磨損，壽命長。膜片內部采用折疊形復合材料，大大提高了膜片的伸長率，延長了膜片的使用壽命，在閥門啟閉過程中，不容易被拉斷，而且能承受更高的壓力。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便，閥門啟閉靈活。此閥主要安裝在沉淀池的底部壁外，用
以排除池底的泥沙污物。

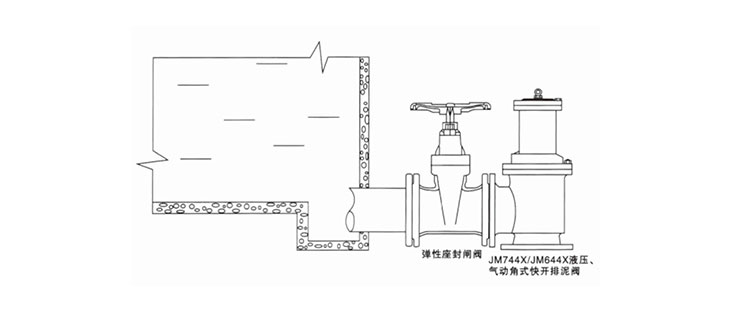

安裝示意圖
主要技術參數
| 公稱壓力(MPa) | 0.6-1.0Mpa |
| 公稱通徑(DN) | 80-400mm |
| 最低驅動壓力 | 0.15Mpa |
| 適用介質 | 水、污水 |
| 適用溫度 | 0-80℃ |
| 法蘭標準 | GB/T17241.6 GB/T9113 |
| 試驗標準 | GB/T 13927 API 598 |
主要零部件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 鑄鐵、球鐵、碳鋼 |
| 膜片壓板、閥蓋 | 球鐵、青銅 |
| 閥桿 | 不銹鋼 |
| 膜片 | 尼龍強化橡膠 |
主要連接外形尺寸
| 公稱通徑DN( mm) | L | L1 | H |
| 100 | 160 | 120 | 370 |
| 150 | 190 | 150 | 440 |
| 200 | 225 | 190 | 530 |
| 250 | 260 | 220 | 615 |
| 300 | 280 | 260 | 785 |
| 350 | 315 | 300 | 880 |
| 400 | 340 | 340 | 970 |
