產品概述
JM744X/JM644XB隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源執行機構的角型截?cái)囝?lèi)閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源。采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞，無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
安裝示意圖
主要技術參數
| 公稱壓力 | 0.6Mpa、1.0Mpa |
| 公稱通徑 | 100-400mm |
| 最新驅動壓力 | 0.15MPa |
| 適用介質 | 水、污水 |
| 驅動介質 | 清水、氣 |
| 適用溫度 | 0-80℃ |
| 法蘭標準 | GB/T17241.6 GB/T 9113 |
| 試驗標準 | GB/T 13927 API 598 |
主要零部件材料
| 零件名稱 | 閥體、閥蓋 | 膜片壓板、閥盤 | 閥桿 | 膜片 |
| 材料 | 鑄鐵、球鐵、碳鋼 | 球鐵、青銅 | 不銹鋼 | 尼龍強化橡膠 |

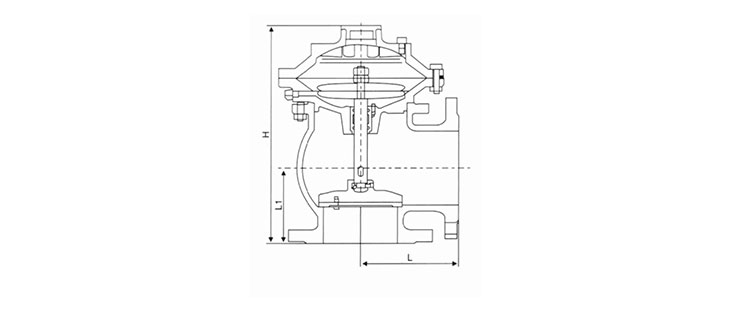

主要連接外形尺寸
| 公稱通徑 | 尺寸 | 接管螺紋G | 閥桿材質 | ||
| DN( mm) | H | L1 | L2 | ||
| 80 | 480 | 135 | 125 | 1 /2" | 不銹鋼 |
| 100 | 500 | 145 | 125 | 1/2" | 不銹鋼 |
| 150 | 620 | 175 | 145 | 1/2" | 不銹鋼 |
| 200 | 735 | 225 | 185 | 1/2" | 不銹鋼 |
| 250 | 805 | 260 | 205 | 1/2" | 不銹鋼 |
| 300 | 940 | 280 | 245 | 3/4" | 不銹鋼 |
| 350 | 1100 | 305 | 270 | 3/4" | 不銹鋼 |
| 400 | 1200 | 340 | 310 | 1" | 不銹鋼 |
