產品概述
HH44X微阻緩閉止回閥用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。

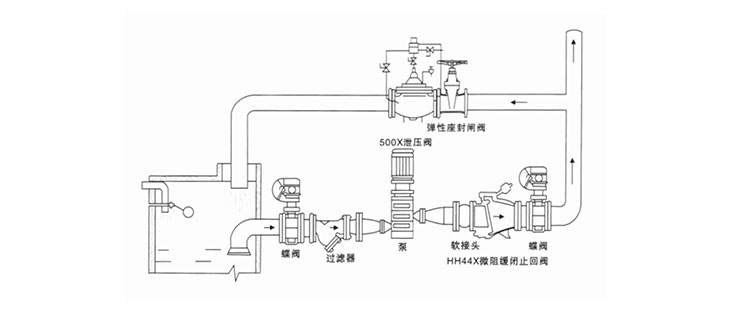

安裝示意圖
主要技術參數
| 公稱壓力 | 1.0～2.5MPa |
| 公稱通徑 | 40～800mm |
| 適用介質 | 水、弱腐蝕性液體 |
| 適用溫度 | 0～80℃（如需要，可達200℃） |
| 法蘭標準 | GB/T 17241.6、GB/T 9113 |
| 試驗標準 | GB/T 13927、API 598 |
主要零部件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 灰鑄鐵、鑄鋼 |
| 閥瓣 | 鋼板、橡膠組合件 |
| 閥軸 | 不銹鋼 |

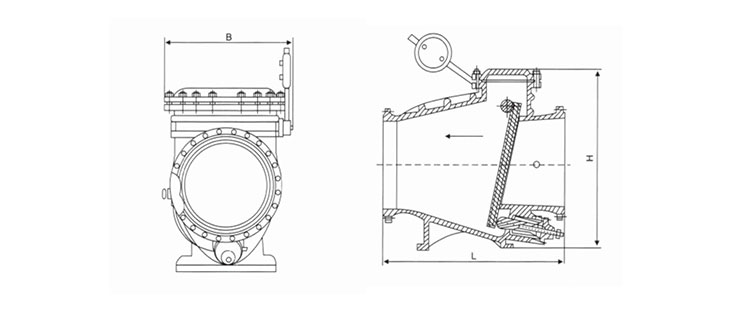

主要連接外形尺寸
| 公稱壓力 PN(MPa) | 公稱通徑 | 尺寸 | 公稱通徑 DN(mm) | 尺寸 | ||||
| DN(mm) | L | H | B | L | H | B | ||
| 1.0 1.6 2.5 | 40 | 200 | 300 | 220 | 300 | 700 | 730 | 580 |
| 50 | 230 | 300 | 270 | 350 | 800 | 820 | 630 | |
| 65 | 290 | 320 | 290 | 400 | 900 | 920 | 700 | |
| 80 | 310 | 354 | 300 | 450 | 1000 | 950 | 800 | |
| 100 | 350 | 350 | 320 | 500 | 1100 | 1100 | 900 | |
| 125 | 400 | 380 | 340 | 600 | 1300 | 1200 | 990 | |
| 150 | 480 | 500 | 410 | 700 | 1400 | 1550 | 1120 | |
| 200 | 500 | 580 | 450 | 800 | 1500 | 1700 | 1300 | |
| 250 | 600 | 670 | 550 | |||||
