產品概述
HQ41X滑道滾球式止回閥，采用橡膠包皮滾動球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲時關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水龍頭損失比旋啟式小50%，在水平或垂直安裝即可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0-80℃�？砂惭b于水泵出水口處，以防止倒流及水錘對泵損害。
主要技術參數
| 公稱壓力(MPa) | 1.0-1.6Mpa |
| 公稱通徑(DN) | 50-350mm |
| 適用介質 | 水及弱腐蝕性流體 |
| 適用溫度 | 0-80℃ |
| 法蘭標準 | GB/T17241.6 GB/T9113 |
| 試驗標準 | GB/T 13927 API 598 |
主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵、球鐵、鑄鋼 |
| 球 | 鋼體外包橡膠 |

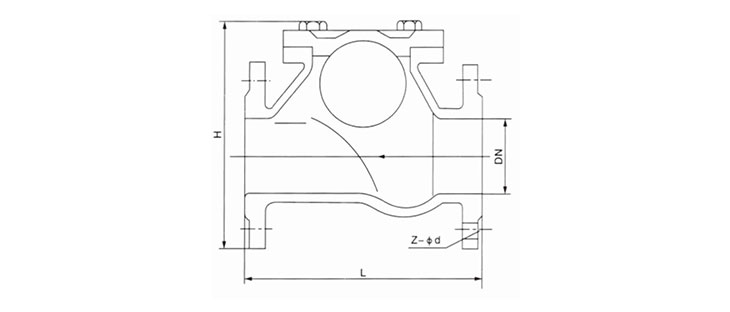

主要連接外形尺寸
| 公稱通徑DN( mm) | L | H |
| 50 | 180 | 180 |
| 65 | 200 | 210 |
| 80 | 260 | 245 |
| 100 | 300 | 280 |
| 125 | 350 | 335 |
| 150 | 400 | 400 |
| 200 | 500 | 495 |
| 250 | 530 | 610 |
| 300 | 695 | 715 |
| 350 | 800 | 820 |
