產品概述
DY30AX緩開緩閉多功能止回閥由閥體、閥蓋、閥瓣、閥桿、彈簧、導閥等零件組成。上閥蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通，水容器與上閥蓋出水為節流連通，水容器與上閥蓋進水為單向連通。該閥快速開啟，反應迅速；快速關閉，防止水錘產生。無水質要求，可用于污水、清水及原水系統。

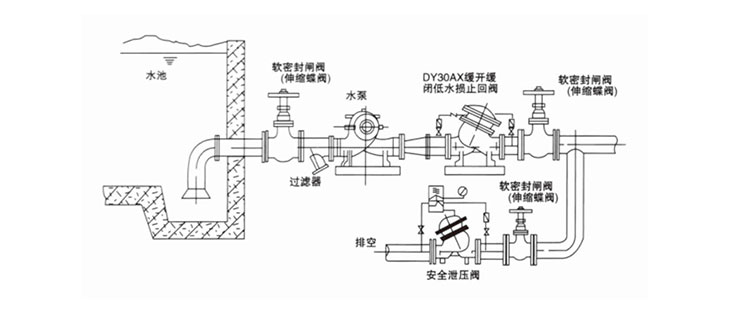

安裝示意圖
主要零部件材料
| 零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | O形圈 | 彈簧 |
| 材料 | 鑄鐵、 鑄鋼、不銹鋼 | 鉻 不銹鋼 | 碳鋼、不銹鋼 +丁腈橡膠 | 丁腈橡膠 | 不銹鋼 |

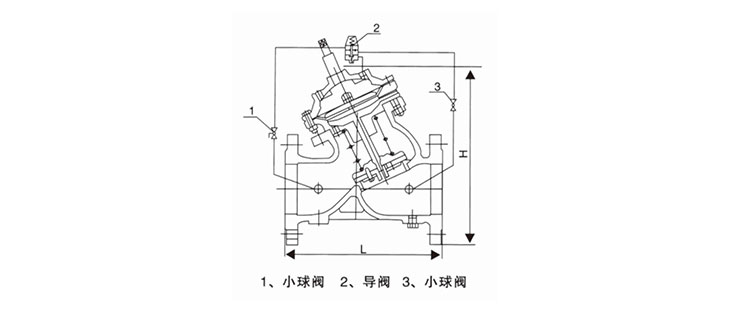

主要連接外形尺寸
| 公稱 通徑 DN (mm) | L | H | D | D1 | N-φd | ||||||
| 1.0 Mpa | 1.6 Mpa | 2.5 Mpa | 1.0 Mpa | 1.6 Mpa | 2.5 Mpa | 1.0 Mpa | 1.6 Mpa | 2.5 Mpa | |||
| 50 | 203 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 215 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 245 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
| 100 | 290 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
| 125 | 335 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 |
| 150 | 350 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
| 200 | 430 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
| 250 | 500 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
| 300 | 540 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
| 350 | 560 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
| 400 | 650 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
| 450 | 710 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
| 500 | 770 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
| 600 | 890 | 1600 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | |||
| 700 | 980 | 1750 | 895 | 910 | 840 | 840 | 24-30 | 24-36 | |||
| 800 | 1120 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | 24-39 | |||
| 900 | 1220 | 2100 | 1115 | 1050 | 28-33 | ||||||
| 1000 | 1320 | 2400 | 1230 | 1160 | 28-36 | ||||||
