產品概述
600X水力電動控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。該閥利用導閥控制閥門的開啟和關閉，節省能源�？纱嫫渌y門大型電動裝置。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

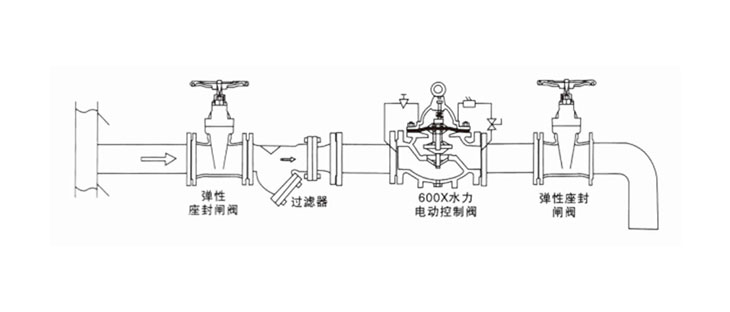

安裝示意圖

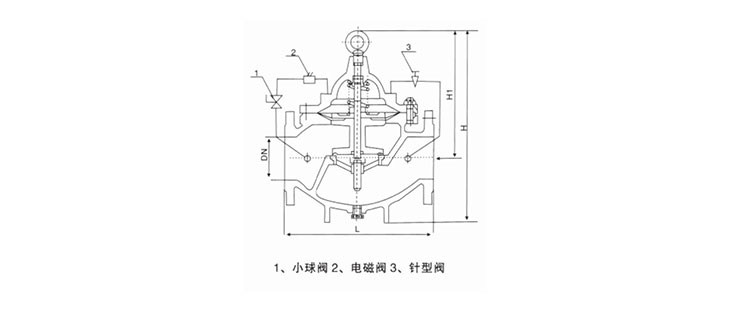

主要連接外形尺寸
| 公稱通徑 DN(mm) | 尺寸 | |||
| L | H1 | H | F1 | |
| 50 | 200 | 300 | 395 | 155 |
| 65 | 220 | 288 | 385 | 165 |
| 80 | 240 | 310 | 420 | 175 |
| 100 | 265 | 340 | 500 | 195 |
| 125 | 290 | 380 | 540 | 220 |
| 150 | 330 | 410 | 575 | 230 |
| 200 | 385 | 440 | 665 | 255 |
| 250 | 480 | 460 | 720 | 300 |
| 300 | 540 | 480 | 750 | 340 |
| 350 | 600 | 516 | 830 | 415 |
| 400 | 690 | 560 | 900 | 450 |
| 450 | 730 | 560 | 900 | 450 |
| 500 | 780 | 750 | 1110 | 410 |
| 600 | 860 | 850 | 1286 | 456 |
