產品概述
400X流量控制閥是一種采用高精度先導方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管路中，保持預定流量不變，將過大流量限制在一個預定值，并將上游高壓適當減低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。該閥一改常規節流閥使用孔板或純機械的減小流域面積的原理，利用相關導閥，最大限度地減小能量在節流過程中的損失。如遇緊急情況400X流量控制閥可以完全截止流量，避免損失。控制靈敏度高，安全可靠，調試簡便，使用壽命長。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程中。

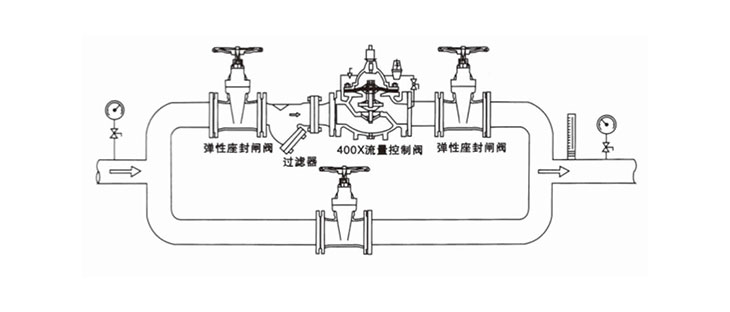

安裝示意圖

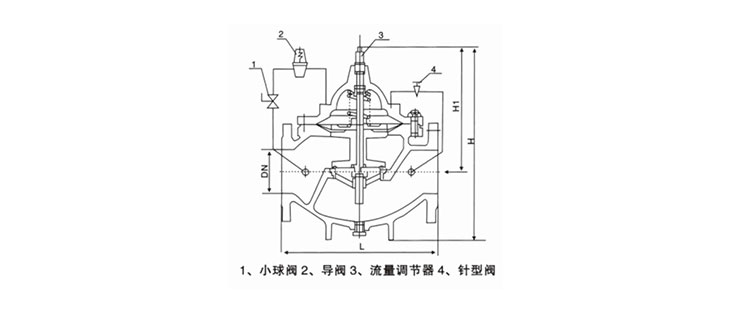

主要連接外形尺寸
| 公稱通徑 DN(mm) | 尺寸 | ||||
| L | H1 | H | F1 | F | |
| 50 | 200 | 278 | 395 | 155 | 330 |
| 65 | 220 | 298 | 405 | 165 | 350 |
| 80 | 240 | 313 | 430 | 175 | 365 |
| 100 | 265 | 350 | 510 | 195 | 410 |
| 125 | 290 | 365 | 560 | 220 | 455 |
| 150 | 330 | 420 | 585 | 230 | 475 |
| 200 | 385 | 450 | 675 | 255 | 530 |
| 250 | 480 | 470 | 730 | 300 | 623 |
| 300 | 540 | 490 | 760 | 340 | 700 |
| 350 | 600 | 526 | 840 | 415 | 840 |
| 400 | 690 | 570 | 910 | 430 | 880 |
| 450 | 730 | 570 | 910 | 430 | 880 |
